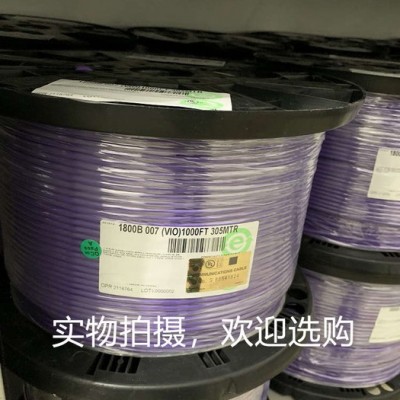

百通BELDEN 1800B數字音頻AES-110歐姆線纜

美國Belden百通 1800B 數字音頻平衡線纜110歐姆 AES/EBU

 * 長度305米/卷，線徑 OD： 4.57mm； 24AWG，屏蔽：覆蓋 鋁箔屏蔽,。此產品不拆散銷售，顏色：紫色

產品特性：

1800B（1800F為柔性，還可做麥克風電纜使用）

標稱外徑：4.57mm

采用Datalene發泡絕緣

**大建議牽引張力:不低于70 N

**小彎曲半徑(安裝) :不低于44mm

溫度范圍:-20°C至+60°C,

UL溫度等級: 60°C

屏蔽層:Beldfoil屏蔽

技術要求:要求特性阻抗110 Ohms

要求阻燃等級符合：通用級:NEC/(UL) CMG

要求具有歐盟RoHS綠色環保符合聲明

要求**大工作電壓: UL 300 V RMS

要求衰減：3MHz: 4.1db/100m,

6MHz: 5.41db/100m

要求傳輸距離：6MHz下數字音頻**大傳輸距離不低于330m

AES/EBU數字音頻雙絞電纜

采樣率：32KHz-192KHz
帶寬4.096MHz-24.5MHz
數率：3.072MHz
特性阻抗：110歐+/-20%

    數字音頻雙絞電纜與標準模擬音頻雙絞電纜的關鍵性區別在于特性阻抗指標。AES/EBU由于公差范圍寬，特性阻抗范圍可以從88歐姆到132歐姆。

    標準模擬音頻電纜的特性阻抗從45歐姆到70歐姆。這種潛在的阻抗不匹配會導致信號反射，接收端抖動。因?yàn)檫@個原因，百通推薦使用100至120歐姆的雙絞電纜用于數字音頻傳送。
