接枝復(fù)合彈性體相容型增韌劑

接枝復(fù)合彈性體G-1增韌劑系列
南京塑泰 相容型增韌劑G-1系列由復(fù)合彈性體經(jīng)反應(yīng)擠出接枝 制得。由于非極性的分子主鏈上引入了強(qiáng)極性的側(cè)基， 接枝復(fù)合彈性體可以成為增進(jìn)極性材料與非極性材料粘接性和相容性的橋梁。適用于PA/PE、PA/PP合金，可大大提高合金的韌性。用于PC、ABS、PET、PBT等及其合金材料的相容劑與增韌劑。
典型應(yīng)用：
1、PC/ABS合金相容增韌劑：適用PC的增韌及PC/ABS合金相容與增韌。 　　
2、尼龍?jiān)鲰g劑：用于PA6、PA66增韌、增強(qiáng)增韌、阻燃增韌、增強(qiáng)阻燃增韌等，提高尼龍的抗沖擊性、耐寒性、成型加工性、降低吸水率。
尼龍６樹(shù)脂增韌典型數(shù)據(jù)
　項(xiàng)目 單位 PA6 PA6+10%(G-1) PA6+20%（G-1)
　拉伸強(qiáng)度 Mpa 70? 56? ? ? ? 48
　彎曲強(qiáng)度 MPa 110 87? ? ? ? 81
　懸臂梁沖擊強(qiáng)度 KJ/m2 7 25? 87

3、PP、PE增韌劑：用于PE、PP及其改性材料PA/ PE、PA/PP合金的相容劑與增韌劑
4、PBT、PET增韌劑：用于聚酯類(lèi)及合金的改性料的增韌劑

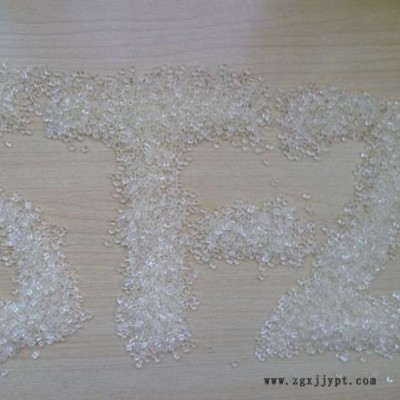

產(chǎn)品外觀(guān)：白色透明顆?！?br/>產(chǎn)品性能

項(xiàng) 目 測(cè) 試 方 法 單 位? ? 測(cè) 試 結(jié) 果*
密 度 GB1033-86 克/厘米3? ? ?0.90
熔融指數(shù) GB3682-89 克/10分鐘 0.6～1.0
熔 點(diǎn) GB1633-79 ℃? ? ? ? ? ? 81
接 枝 率 酸堿滴定法 %? ? ? ?1.20 MA%
* 此數(shù)據(jù)為對(duì)G-1進(jìn)行測(cè)試所得的典型數(shù)值，而非本公司對(duì)其作出的保證值。
應(yīng)用方法：
G-1具有較高的 接枝率而顏色很淺，因而特別適合于要求制品顏色很淺或?yàn)楸旧膱?chǎng)合，通常的添加量為2-5%。具體的用量需要用戶(hù)根據(jù)應(yīng)用的體系和對(duì)產(chǎn)品終的性能要求來(lái)確定。為達(dá)到佳的效果，加工設(shè)備和工藝應(yīng)保證G-1在體系中獲得良好的分散。
