BR-M05B透明拆裝模具模型

產品價格1.00元/個

產品品牌百睿

最小起訂≥1 個

供貨總量10000 個

發貨期限自買家付款之日起 天內發貨

瀏覽次數1043

企業旺鋪http://www.tuopon.com/com/wanghw1986/

更新日期2022-09-06 21:00

企業主推產品

誠信檔案

上海百睿機電設備有限公司

會員級別:企業會員

已  繳 納:0.00 元保證金

我的勛章: [誠信檔案]

在線客服:

企業二維碼: 企業名稱加二維碼 上海百睿機電設備有限公司

企業名片
加入購物車 立即購買

企業名片

上海百睿機電設備有限公司

聯 系  人:周成元(先生) 銷售部

聯系固話:86-021-54479190

聯系地址:中國上海嘉定區上海市嘉定工業區福海路88號

【友情提示】:來電請說明在橡塑行業網看到我們的,謝謝!

商品信息

基本參數

品牌:

百睿

所在地:

上海

起訂:

≥1 個

供貨總量:

10000 個

有效期至:

長期有效

產地:

上海
詳細說明
產地 上海
電源 0
執行標準 非標
品牌 百睿
型號 BR-M05B
質量認證 iso9001

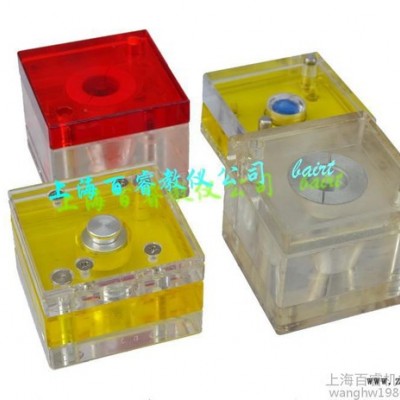

BR-M05B透明拆裝模具模型

注射模具系列(46套/系列)

1、材質要求:主體材料選用90%以上高透光率的優質亞客力有機玻璃,以彩色透明亞克力為模胚和模仁材料,使模具整個結構通體透明,其中A板、B板、模仁和鑲件用不同的彩色區分,并將模胚各零件名稱貼到模具的表面,使學生輕松的掌握模具的理論知識,直觀的認識模具的結構,并可清楚的看到模具的各部分結構的運動,內部結構透明直觀,配合教學使用,深入淺出,通俗易懂,事半功倍。

2、工藝要求:拋光處理,形成保護膜,可使用亞客力的外表保持至少5年內不會有較大變化;

3、導柱導套選用優質鋁合金材質,螺栓螺帽采用工業標準件鍍鉻防銹處理。

4、透明注塑模具單個質量7KG左右,透明冷沖模具單個質量3KG左右,質量可靠,反復耐拆裝,合理使用,拆裝次數至少達到5000次以上。



前面加★都提供裝配圖、零件圖、爆炸圖及三維動畫。



編號

模具名稱

規格mm

材質

★BR-M05B1

單分型面注射模A(頂桿頂出式)

240×200×180

有機玻璃制

單分型面注射模B(推板推出式)

240×200×180

有機玻璃制

★BR-M05B2

雙分型面注射模A(自動脫凝料三板式)

240×200×180

有機玻璃制

雙分型面注射模B(擺鉤分型式)

240×200×180

有機玻璃制

雙分型面注射模C(彈簧分型式)

240×200×180

有機玻璃制

雙分型面注射模D(定距拉桿限位釘式)

240×200×180

有機玻璃制

雙分型面注射模E(定距拉板式)

240×200×180

有機玻璃制

雙分型面注射模F(螺旋循環冷卻、推板式)

240×200×180

有機玻璃制

★BR-M05B3

定模行位A(斜導柱在動模、滑塊在定模)

240×200×180

有機玻璃制

定模行位B(斜導柱、斜滑塊同在定模)

240×200×180

有機玻璃制

★BR-M05B4

動模行位A(斜導柱在定模、滑塊在動模)

240×200×180

有機玻璃制

動模行位B(斜導柱、斜滑塊同在動模)

240×200×180

有機玻璃制

動模行位C(斜滑塊內側凹內抽芯)

240×200×180

有機玻璃制

動模行位D(彎銷側抽芯)

240×200×180

有機玻璃制

動模行位E(斜導槽側抽芯)

240×200×180

有機玻璃制

動模行位F(齒輪齒條抽芯)

240×200×180

有機玻璃制

★BR-M05B5

哈夫模A(兩瓣合垂直分型)

240×200×180

有機玻璃制

哈夫模B(三瓣合外側分型)

240×200×180

有機玻璃制

★BR-M05B6

斜頂模(斜滑塊推桿頂出式)

240×200×180

有機玻璃制

★BR-M05B7

典型潛伏澆口模A(頂桿潛伏)

240×200×180

有機玻璃制

典型潛伏澆口模B(定模潛伏)

240×200×180

有機玻璃制

典型潛伏澆口模C(動模潛伏)

240×200×180

有機玻璃制

★BR-M05B8

推管模A(推管頂頂出)

240×200×180

有機玻璃制

推管模B(推管頂桿聯合脫模)

240×200×180

有機玻璃制

★BR-M05B9

鑲件模A(雙分型、定距拉桿、單面鑲件)

240×200×180

有機玻璃制

鑲件模B(直澆口、循環冷卻、雙面鑲件)

240×200×180

有機玻璃制

★BR-M05B10

二次推出模A(八字擺桿式)

240×200×180

有機玻璃制

二次推出模B(U型限制架式)

240×200×180

有機玻璃制

二次推出模C(擺塊拉桿式)

240×200×180

有機玻璃制

★BR-M05B11

典型熱流道注射模A(內熱式)

240×200×180

有機玻璃制

典型熱流道注射模B(直接接觸式)

240×200×180

有機玻璃制

典型熱流道注射模C(多型腔絕熱式)

240×200×180

有機玻璃制

★BR-M05B12

脫螺紋注射模A(齒輪脫螺紋)

240×200×180

有機玻璃制

脫螺紋注射模B(液壓缸脫螺紋)

240×200×180

有機玻璃制

脫螺紋注射模C(強制脫螺紋)

240×200×180

有機玻璃制

BR-M05B13

模具成型零件A(型芯滑塊的四種連接形式)

40×60×100

有機玻璃制

模具成型零件B(鎖緊鍥的六種形式)

60×80×100

有機玻璃制

模具成型零件C(滑塊與導滑槽的九種配合形式)

100×60×100

有機玻璃制

模具成型零件D(型芯的八種固定形式)

80×80×100

有機玻璃制

模具成型零件E(推出機構的四種導向裝置)

100×100×120

有機玻璃制

BR-M05B14

模具澆注系統A(澆口的十種形式)

80×80×50

有機玻璃制

模具澆注系統B(拉料桿的六種形式)

100×100×80

有機玻璃制

模具澆注系統C(選擇分型面的十種原則)

100×100×100

有機玻璃制

BR-M05B15

直角式模(推板推出)

220×180×200

有機玻璃制

BR-M05B16

模具冷卻系統(水道的六種排布形式)

150×150×150

有機玻璃制
