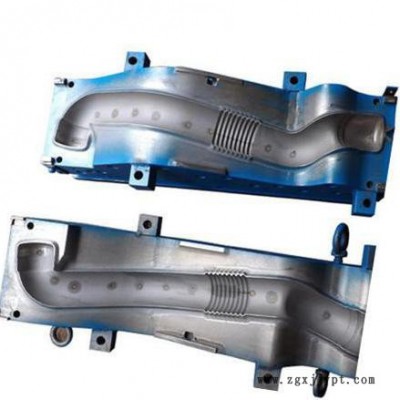

南亞泰達(dá)多年廠家定制注塑模具 塑料模具 注塑模具 吹塑模具 汽車風(fēng)道吹塑模具 汽車吹塑風(fēng)道模具 汽車吹塑風(fēng)道模具

吹塑模具的排氣辦法:

      A、可在分型面上開設(shè)排氣槽。排氣槽的寬度為10～20毫米，深度為0.030～0.05毫米，用磨削和銑削的辦法加工。在平面部分排氣，可以采用以銅粉末冶金方法制造的多孔性金屬來排氣,

B、平面部位開排氣孔，先鉆一直徑約為10毫米的孔，在該孔中嵌入兩面磨去約0.1～0.2毫米的圓柱銷。利用形成的銷、孔之間的間隙排氣，不會給塑件留下痕跡。

C、在角隅部及肩部開設(shè)排氣孔的辦法，排氣孔的直徑約φ0.1～φ0.3毫米，吹塑成型后也不會給塑件留下痕跡。D、還可以利用嵌件的排氣間隙排氣，如在瓶的首部及底部的嵌件處設(shè)置極為微小的間隙也可以排氣。

5）模具的冷卻

*通常把吹塑模具的溫度控制在20°～50°的范圍內(nèi)。模具溫度低，則成型周期短，成型效率高。進行中空吹塑成型時，塑件部分的厚度不一樣，若冷卻速度一樣，厚壁部**冷卻慢，塑件表面會凹凸不平；又由于塑件各部分不均勻的冷卻，在塑件中存有殘余應(yīng)力，故塑件易變形，耐沖擊性和耐應(yīng)力開裂性減小。由于來自型坯的熱量與塑件的厚度成正比例，因此有必要根據(jù)塑件的壁厚來對模具施行冷卻。對于瓶類塑件，根據(jù)塑件的壁厚可把模具分為三部分，即首部、圓筒體部、底部。對模具也按此分為三部分進行冷卻，以不同的冷卻水溫度，流速達(dá)到使各部分冷卻速度相同，保證提高塑件的質(zhì)量

*模具的冷卻方式與一般注射模具相同，也是用冷水冷卻。冷卻水通道可以用鉆孔加工成，也可以用鑄造的辦法加工出來。為了提高冷卻效果，必要時可以在孔道中設(shè)置紊流器，用以增大冷卻表面的面積。模具材料不同，熱傳導(dǎo)率不同，也有必要注意防止在塑件相同壁厚處出現(xiàn)冷卻不均勻的情況。

6）模具接觸面

模具接觸面若粗糙，則塑件上分裂線大而顯眼。若對模具接觸面進行精細(xì)加工，使模具合并線能正確地符合一致，則塑件上的分型線很細(xì)微，幾乎看不見。為了使塑件上分型線不顯眼，必要時還可以使模具的接觸面減小。模具接觸面處磨損快、易劃傷，在使用、保管中要特別加以注意

7）模具型腔

*在塑件外表面上常常設(shè)計有圖案、文字、容積刻度等，有的塑件還要求表面為鏡面、絨面、皮革面等，而往往由于模具型腔表面的加工情況直接地影響塑件表面狀態(tài)，因此設(shè)計模具時應(yīng)預(yù)先考慮到模具成型表面的加工問題。

*若對模具成型表面進行研磨、電鍍，則塑件表面粗糙度小。但隨著使用時間的推移，模具成型面與型坯間的氣體不能完全排出**造成塑件表面出現(xiàn)圖狀的花紋。因此對于成型聚乙烯制品的模具型腔表面，多采用噴砂處理過的粗糙表面，這不但有利于塑件脫模，而且也不妨礙塑件的美觀

*對于模具型腔的加工來說，還有用電鑄方法鑄成模腔殼體后嵌入模體的；也有利用鋼材熱處理后的碳化物組織形狀，通過酸腐蝕而做成類似皮革紋狀的，也有用涂覆感光材料后，經(jīng)過感光、顯影、腐蝕等過程制作成有花紋的型腔表面的。

8）鎖模力

      *設(shè)計吹塑模具時，所選用成型設(shè)備的鎖模裝置的鎖模力要滿足使兩個半模能緊密閉合的要求。通常鎖緊裝置的鎖模力P應(yīng)比吹塑成型時在模腔內(nèi)所形成的打開模具的力大20～30%?？梢愿鶕?jù)以下公式計算所要求的鎖模力。

       P≥P1F （1.2～ 1.3）式中

P—鎖模力

P1—吹脹力（公斤/厘米2）

F—塑件在模具分型面上的投影面積（厘米2）
