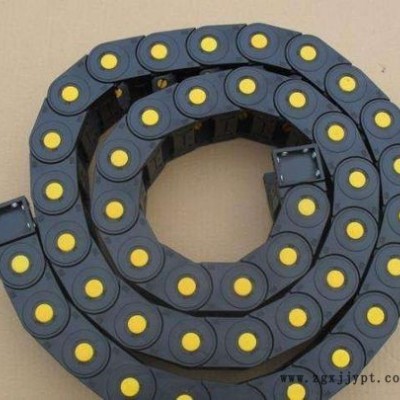

上海機床工程全封閉塑料拖鏈

型號：齊全； 樣式：風琴式護罩； 護罩總寬度：按實際尺寸加工mm； 防護部位：絲桿； 拉伸后長度：按實際尺寸加工mm； 壓縮后長度：按實際尺寸加工mm； 行程長度：按實際尺寸加工mm； 護罩內部寬度：按實際尺寸加工mm； 護罩內部高度：按實際尺寸加工mm； 導軌高度：按實際尺寸加工mm； 導軌寬度：按實際尺寸加工mm； 適用機床：皆可； 是否庫存：是； 是否批發：是； 120*120*120：100*1009*100； 1200*1500*1200：1100*780*1200

塑料拖鏈的介紹

塑料拖鏈的結構
（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開。
塑料拖鏈的用途
1、適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。
2、拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。
3、拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

塑料拖鏈的基本參數
（1）材料：增強尼龍，具有較高的壓力和抗拉負荷、良好的韌性、高彈性和耐磨性、阻燃、高低溫時性能穩定，可以在室外使用，尼龍含量的多少?zèng)Q定了拖鏈的使用強度和耐磨性以及運行起來的噪音大小。尼龍含量從5%-17%不等，但超不過19%。一般都是30%左右的含量。
（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
（3）運行速度和加速度（具體速度、加速度視運行情況而定）。
（4）運行壽命。
（5）看結構不但能夠在力學上發回作用，而且要看外觀。
塑料拖鏈的選用原則 　　
內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高Hi.如果重疊按重疊后實際高度作為參考高度。 　　
內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。 　　
彎曲半徑：選擇內置電纜、油管、氣管、水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間，拖鏈內置電纜、油管、水管、氣管的放置原則。 　　
應該留有15%的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。 　　
直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。 　　
在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片。

塑料拖鏈按照結構可分為橋式塑料拖鏈與全封閉塑料拖鏈；按照型號分為小型拖鏈、一般型拖鏈與大型拖鏈；按照噪音系數可分為普通拖鏈與靜音拖鏈；按照形式可分為普通拖鏈、并聯拖鏈、S型拖鏈；按原料分為原包塑料和再生塑料等。
塑料拖鏈的型號一般是根據內部高度和內部寬度來確定,因其并非標準產品，外尺寸各廠家都不一致。
塑料拖鏈的型號有7*7，10*10，10*15，15*15，15*20，15*35，15*40，15*40，15*50，18*18，18*25，18*35，18*50，18*60，25*25，25*38，25*57，25*77，25*103，35*50，35*60，35*75，35*100，35*125，35*150，35*175，35*200，45*50，45*60，45*75，45*100，45*125，45*150，45*200，56*95，56*125，56*175，56*200，56*300還有55,62,65,80系列等拖鏈?！　?/p>

塑料拖鏈的安裝 　　
使用適當?shù)钠筋^螺絲刀，垂直插入蓋板兩端的開啟孔，打開蓋板，將電纜、油管等按照我們提供的放置原則放入拖鏈，然后蓋上蓋板，此外，電線的固定端和活動端均應去張力裝置加以固定。在長距離滑動使用時，建議使用導向槽。導向槽的使用和安裝請咨詢公司專業人員。

鋼制拖鏈的介紹

鋼制拖鏈一般應用在機床機械等的電纜、油管、氣管、水管、風管上起牽引和保護作用。鋼制拖鏈的使用最 早起源于德國，后來國內引用并創新結構?，F(xiàn)在的鋼制拖鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。拖鏈、矩形金屬軟管、防護套、波紋管、包塑金屬軟管都屬于線纜防護產品。鋼制拖鏈根據使用環境和使用要求的不同分為橋式鋼制拖鏈、全封閉鋼制拖鏈、半封閉鋼制拖鏈三種。

TL系鋼制拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。

1.拖鏈可適應最大移動速度40米/分。

2.拖鏈在最大移動速度時，噪聲聲壓級不大于68分貝。

3.拖鏈安全使用壽命不小于1 00萬次(往復)。

鋼制拖鏈規格

鋼制拖鏈按結構可分為TL型鋼制拖鏈和TLG型鋼制拖鏈，鋼制拖鏈按節距分類有45、65、75、95、100、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。

TL45鋼制拖鏈的主體是由鏈板（優質鋼板鍍鉻）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，鋼性好不變形，安裝方便，使用可靠，易拆裝，尤其是本產品采用了高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形，不下垂。

鋼制拖鏈?zhǔn)褂弥斜仨氉⒁鈳c(diǎn)：

1.TLG和TL型鋼制拖鏈其使用行程最大為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑

2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的.

3.機床做最大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

鋼制拖鏈選用原則

1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。

2、支撐板內腔孔徑D1=d 約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。

3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：

1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；

2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；

3）安裝管纜的規格品種較多時，可選用框架式支撐板。

4、機床拖鏈?zhǔn)褂脠?chǎng)合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。

5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
