GH404橡塑型環(huán)氧煤瀝青冷纏帶（RPC帶）

GH404橡塑型環(huán)氧煤瀝青冷纏帶（RPC帶）

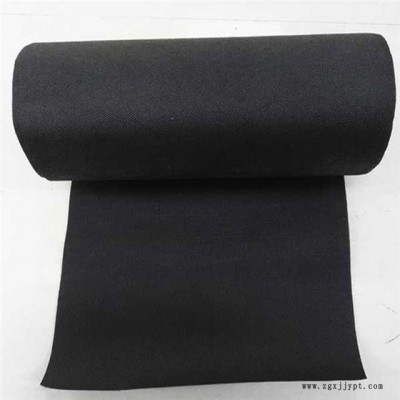

它是用橡膠（rubber）,塑料（plastic）,環(huán)氧煤瀝青（coaltar epoxy）制成的帶狀卷材,用無(wú)溶劑環(huán)氧煤瀝青膠在鋼管表面形成防腐層,施工方法簡(jiǎn)易,快捷,省工,省時(shí),省能源。本產(chǎn)品屬環(huán)保型,純凈,涂層堅(jiān)韌,厚度均勻,強(qiáng)度高,粘接力大, 1萬(wàn)伏電壓檢查無(wú)小孔,耐水,耐酸堿鹽,耐日光老化,壽命長(zhǎng)久
配方研究要求
1,纏帶研制

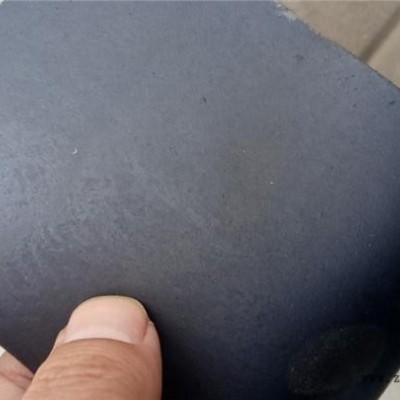

通常環(huán)氧煤瀝青冷纏帶固化后是硬而脆的,不可能制成有塑性而堅(jiān)韌的帶狀卷材,東化公司通過(guò)高科技手段,將環(huán)氧煤瀝青,橡膠,塑料經(jīng)混煉,壓延,硫化制成帶狀卷材。此纏帶柔軟,堅(jiān)韌,便于施工。因與無(wú)溶劑底膠有相同組份（環(huán)氧煤瀝青）,所以兩者能很好的粘結(jié),形成牢不可分的防腐層。
2,底膠研制

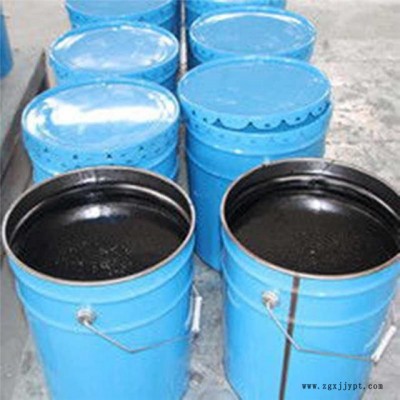

底膠是采用無(wú)溶劑環(huán)氧煤瀝青涂料,無(wú)溶劑涂料有以下優(yōu)點(diǎn)：
（1）提高涂層質(zhì)量。施工過(guò)程沒(méi)有溶劑揮發(fā),涂層密實(shí)無(wú)小孔,提高了防腐性能。
（2）簡(jiǎn)化施工程序。溶劑型涂料在施工中因溶劑揮發(fā)涂層產(chǎn)生小孔,形成隱患,為了減少小孔,必須采用多層涂敷施工,至少涂3～4遍才能消除小孔。
（3）提高工效加快工期,減少了施工人數(shù),節(jié)省了人工費(fèi)用。

網(wǎng)址：http://www.lfxunda.com http://www.fangfucailiao.net http://www.fangfuresuo.com http://www.fangfucailiao.com
（4）無(wú)溶劑涂料在生產(chǎn)和使用中,沒(méi)有可揮發(fā)性的物質(zhì)（如甲苯,二甲苯）為此減輕了生產(chǎn)車間和施工現(xiàn)場(chǎng)的環(huán)境問(wèn)題,改善了工作環(huán)境。
（5）節(jié)約了能源。溶劑中的甲苯,二甲苯等物質(zhì)都是能源產(chǎn)品,無(wú)溶劑產(chǎn)品節(jié)約了大量能源。
1,表面處理。鋼材表面清除油污,噴砂除銹至達(dá)到GB/T? 8923的Sa 2級(jí),較好達(dá)到Sa 2 1/2級(jí)。施工條件受限制時(shí),也可采用工具除銹至St? 3級(jí)。鋼表面處理合格后,必須在返銹前盡快進(jìn)行防腐施工。混凝土應(yīng)干透,清除表面疏松物質(zhì),呈現(xiàn)平整堅(jiān)實(shí)的表面。
2,配底膠。甲組份 : 乙組份＝1: 1,充分混合均勻,靜置熟化5～10min后使用。底膠使用快干固化劑,固化速度快,配好后應(yīng)在2h內(nèi)用完,施工時(shí)應(yīng)現(xiàn)配現(xiàn)用,以免造成凝膠損失。配底膠時(shí)不能添加稀釋劑,以免過(guò)稀,使防腐層厚度達(dá)不到要求。
3,焊縫打膩?zhàn)?。?duì)高于鋼管表面1mm的焊縫兩側(cè)及兩塊鋼板的搭接處,應(yīng)打膩?zhàn)有纬晒饣^(guò)渡面,對(duì)混凝土表面的凹坑,也應(yīng)打膩?zhàn)幽ㄆ?。膩?zhàn)佑膳浜玫牡啄z加滑石粉調(diào)勻制成,調(diào)好后宜在4h內(nèi)用完。
4,涂底膠和纏基帶。涂底膠前鋼材或混凝土表面必須干燥,底膠要涂勻,不得漏涂。涂底膠后立即纏繞（或粘貼）基帶,搭接20～25mm,必須拉緊或壓平,使表面平整,接觸緊密無(wú)氣泡。在纏繞前較好將基帶一端浸入底膠中約20mm,沾上底膠后再纏,或邊纏邊在搭縫處涂刷底膠,可有效增加搭接縫的嚴(yán)密性。對(duì)纏的好防腐層兩端加纏聚乙烯膠粘帶固定。
5,質(zhì)量檢驗(yàn)。防腐層纏后靜置自干,實(shí)干后按建設(shè)部GB 50268—97標(biāo)準(zhǔn)（或其它行業(yè)標(biāo)準(zhǔn)）規(guī)定的條件和方法,進(jìn)行外觀,厚度,電火花檢驗(yàn)和粘附性檢查。
6,如遇急需下溝回填的特殊情況,在纏完橡塑帶后即可在注意保護(hù),避免碰撞的情況下進(jìn)行運(yùn)輸,下溝和回填土施工,防腐層可在溝下較終達(dá)到完全固化。
PRC冷纏帶是一種新型的管道外防腐層,它綜合了多種防腐層的優(yōu)點(diǎn)：
（1）具有環(huán)氧煤瀝青防腐層的機(jī)械強(qiáng)度高,粘結(jié)力大,耐水,耐微生物,耐植物根的優(yōu)點(diǎn)。
（2）因PRC冷纏帶中以合成橡膠和合成塑料為主,使其具有擠出聚乙烯防腐層的韌性和耐老化性能。
（3）纏帶施工工藝簡(jiǎn)便,靈活,具有聚乙烯冷纏帶的優(yōu)點(diǎn),既可在預(yù)制廠加工防腐層,又可以現(xiàn)場(chǎng)防腐施工,但它又優(yōu)于聚乙烯纏帶,因底膠是無(wú)溶劑環(huán)氧煤瀝青,粘度高,厚度大,可以在風(fēng)沙天氣施工,對(duì)粘結(jié)力無(wú)影響。
綜上所述,RPC冷纏帶施工方法簡(jiǎn)便易行,厚度均勻,質(zhì)量穩(wěn)定,耐水,耐微生物,耐植物根,耐多種化學(xué)介質(zhì)的浸蝕,機(jī)械強(qiáng)度高,耐碰撞,修補(bǔ)方便,是一種低成本,高效能的新型防腐層。
