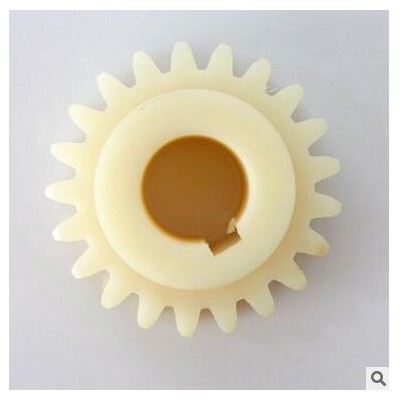

1.MC尼龍齒輪是金屬等齒輪的替代品
  MC尼龍兼有耐疲勞、抗沖擊和耐磨等性質，使其在齒輪應用上極受歡迎，已成功地應用在直齒輪、蝸輪、斜齒輪和螺旋齒輪上有25年的歷史。今天在各行業，MC尼龍齒輪正不斷地替代鋼材、木材、銅材、鑄鐵、酚醛。
  MC尼龍齒輪有如下優點；
   ◆ 運行噪音低
   ◆ 無潤滑運行
   ◆ 比傳統的金屬齒輪慣性低
   ◆ 耐腐蝕性
  盡管MC尼龍齒輪的強度明顯比相應的金屬齒輪低，由于它的低摩擦性和低慣性，以及熱塑性塑料齒輪輪齒的彈性（彎曲），在很多應用上可以直接替代金屬--尤其是非鐵金屬、鑄鐵和未經淬硬處理的鋼材。
   ◆ 材料強度和是否需要潤滑？
   ◆ 節圓的線速率？
   ◆ 所需的服務時間？
   ◆ 工作條件下的環境溫度？

2.直齒輪的設計
步驟1
  獲得需要的應用數據
  模數，P
  齒數，N
  壓力角，PA
  齒寬，f (英寸)
  輸入速度，n (RPM)
  輸入扭矩，TI
  或 輸入馬力，HPI
步驟2
  獲得推導數據和修正系數
  節圓直徑，DP=N/P
  齒形系數，y
  屈服應力，Sb
  工作壽命系數，CS
  速率因素，CV
  材料強度因素，Cm
  溫度修正系數，CT
  ◆ 環境溫度〈100oF, CT=1
  ◆ 100oF<環境溫度<200oF
      CT=1/1(1+α(T-100oF))
  這里， α=0.022 對應 MC尼龍
      α=0.004 對應尼龍101
      α=0.010 對應聚甲醛

MC尼龍齒輪的設計

5.裝 配
  MC尼龍非常適合制造批量比較小例如500件）的大型齒輪。首先澆鑄成毛坯件，然后機械加工成制品，其過程與金屬齒輪的加工相似。
  這里提供改進MC尼龍直齒輪適用性的方法，通常采用一系列的技術來保證齒輪與軸之間的固定，包括：
  ◆ 傳遞的力矩較低時，通過開鍵槽或滾花軸進行壓配；
  ◆ 對于較便宜的低力矩齒輪，可用螺絲固定；
  ◆ 對于數量較少的驅動齒輪，通過螺栓沿齒寬連接一個金屬輪轂固定；
  ◆ 傳遞的力矩較大時，采用機械式開鍵槽固定。鍵槽倒圓角后要比方形更好地消除拐角處的應力集中。最小的拐角鍵槽面積計算公式如下：
     A = 63000H/nrSk
  這里：A=鍵槽面積
     H=傳遞馬力
     n=齒速(rpm’s)
     r=平均鍵槽半徑
     Sk=最大允許的鍵槽應力，見表15。

表15. 連續工作齒輪的最大允許鍵槽應力Sk材 料Sk(㎏/㎝2)MC尼龍+二硫化鉬105.6MC尼龍140.8尼龍6/6105.6酚醛塑料140.8UHMW-PE21.1

  如果從上面公式確定的鍵槽尺寸不實用，那么應采用帶鍵的法蘭式輪轂和檢查板，檢查板用螺栓連接在齒輪上，螺栓處于特別的節圓半徑上。所需螺栓數量及其直徑按下面公式計算：

  最少螺栓數目= 63000HP/ n r1A1Sk

  r1=螺栓的節圓半徑
  A1=螺栓的投影面積（螺栓直徑X與螺栓接觸的齒寬）
  在裝齒輪時不要過度擰緊螺栓，以免齒輪在正常運轉狀況下，因材料膨脹導致齒輪破裂或者螺栓被剪斷。而且，盡管尼龍墊圈的使用效果較滿意，但我們推薦使用杯形墊圈或相似產品。

設計要點

  在設計MC尼龍齒輪時，不僅要考慮材料的許用應力，還要考慮它的形變因素。
◆ 塑料齒輪和金屬齒輪相配合時，當全為塑料齒輪系統運
  行時，建議使用不相同的材料（如尼龍和酚醛塑料）。
◆ 因磨擦熱和環境條件的變化，塑料比金屬熱膨脹系數高許多，塑料齒輪需要足夠的
  齒隙，建議齒隙的大小用下列公式計算：

    當齒數為35以下時，齒隙= (0.06～0.1) P (模數)
    當齒數為35以上時，齒隙按照HACHMAN提出的實驗公式計算。

◆ 整個齒根都倒圓角、壓力角200 的齒輪，其屈服強度比14.50壓力角的齒輪得到極大
  提高，其負荷能力比后者增加15%，或者在同等條件下延長其使用壽命3.5倍。
◆ 在滿足負荷情況下，考慮選擇最小齒的設計，這樣使高速運行產生的齒熱最少。
◆ 為了使齒輪具有更高的扭矩，可以考慮將機械加工的鋼件直接鑄造在齒輪里。
◆ 在所提供的環境因素諸如溫度、濕度和化學條件下，MC尼龍齒輪通常優于其它工程
  塑料。材料的選擇既取決于環境也取決于操作運行條件。
◆ MC尼龍的使用溫度極限約120℃，當摩擦熱引起的溫度上升超過此極限時，齒輪將無
  法正常工作；如負載不變時，摩擦熱隨著齒輪轉速的增高而增大，極限情況下甚至
  導致齒牙表面熔融。因此，我們建議MC尼龍齒輪的最大線速度應該限制在25 m/s以
  內。

齒形系數
