尼龍PA6 德國(guó)朗盛B3S 耐高溫尼龍 食品級(jí) 高流動(dòng) 耐水解 耐油,簿壁制品 汽車部件 PA6 德國(guó)朗盛B3S

特性

結(jié)晶

快的成型周期

良好的流動(dòng)性

耐油性能

用途

薄壁部件

配件

外殼

機(jī)構(gòu)評(píng)級(jí)

EC 1907/2006 (REACH)

RoHS 合規(guī)性

RoHS 合規(guī)

形式

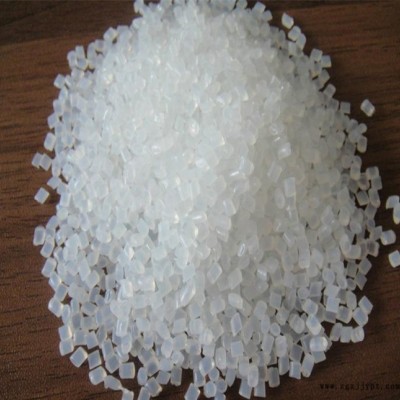

粒子

加工方法

注射成型

物理性能

干燥

調(diào)節(jié)后的

單位制

測(cè)試方法

密度

1.13

--

g/cm3

ISO 1183

溶化體積流率（MVR） (275°C/5.0 kg)

160

--

cm3/10min

ISO 1133

收縮率

ISO 294-4

     垂直流動(dòng)方向

1

--

%

ISO 294-4

     流動(dòng)方向

0.87

--

%

ISO 294-4

吸水率

ISO 62

     飽和, 23°C

9.0 到 10

--

%

ISO 62

     平衡, 23°C, 50% RH

2.6 到 3.4

--

%

ISO 62

粘數(shù) (96% H2SO4)

145

--

cm3/g

ISO 307

模具收縮性 - constrained 1

0.55

--

%

熱性能

干燥

調(diào)節(jié)后的

單位制

測(cè)試方法

溫度指數(shù) - at 50% loss of tensile strength

IEC 60216

     -- 2

97

--

°C

IEC 60216

     -- 3

87

--

°C

IEC 60216

使用溫度 - short cycle operation

180

--

°C

注射

干燥

單位制

Screw Speed

mm/sec

機(jī)械性能

干燥

調(diào)節(jié)后的

單位制

測(cè)試方法

拉伸模量

3500

1200

MPa

ISO 527-2

拉伸應(yīng)力 (屈服)

90

45

MPa

ISO 527-2/50

拉伸應(yīng)變 (屈服)

4

20

%

ISO 527-2/50

標(biāo)稱拉伸斷裂應(yīng)變

10

> 50

%

ISO 527-2/50

拉伸蠕變模量 4(1000 hr)

--

1100

MPa

ISO 899-1

彎曲模量

3000

--

MPa

ISO 178

沖擊性能

干燥

調(diào)節(jié)后的

單位制

測(cè)試方法

簡(jiǎn)支梁缺口沖擊強(qiáng)度

ISO 179/1eA

     -30°C

3

--

kJ/m2

ISO 179/1eA

     23°C

4

50

kJ/m2

ISO 179/1eA

簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度

ISO 179/1eU

     -30°C

200

--

kJ/m2

ISO 179/1eU

     23°C

250 kJ/m2

無(wú)斷裂

ISO 179/1eU

懸壁梁缺口沖擊強(qiáng)度

ISO 180/A

     -30°C

5

--

kJ/m2

ISO 180/A

     23°C

5.0 kJ/m2

無(wú)斷裂

ISO 180/A

熱性能

干燥

調(diào)節(jié)后的

單位制

測(cè)試方法

熱變形溫度

     0.45 MPa, 未退火

180

--

°C

ISO 75-2/B

     1.8 MPa, 未退火

65

--

°C

ISO 75-2/A

熔融溫度

220

--

°C

ISO 11357-3

線形熱膨脹系數(shù) - 流動(dòng) (23 到 80°C)

7.0E-5 到 1.0E-4

--

cm/cm/°C

ISO 11359-2

比熱

1700

--

J/kg/°C

導(dǎo)熱系數(shù)

0.33

--

W/m/K

DIN 52612

電氣性能

干燥

調(diào)節(jié)后的

單位制

測(cè)試方法

表面電阻率

--

1.00E+10

ohms

IEC 60093

體積電阻率

1.00E+15

1.00E+12

ohms·cm

IEC 60093

相對(duì)電容率 (1 MHz)

3.3

7

IEC 60250

耗散因數(shù) (1 MHz)

0.03

0.3

IEC 60250

漏電起痕指數(shù) (解決方案 A)

600

--

V

IEC 60112

可燃性

干燥

調(diào)節(jié)后的

單位制

測(cè)試方法

UL 阻燃等級(jí) (1.60 mm)

V-2

--

UL 94

注射

干燥

單位制

干燥溫度

80

°C

干燥時(shí)間

4

hr

建議的最大水分含量

0.15

%

料斗溫度

80

°C

料筒后部溫度

240

°C

料筒中部溫度

250

°C

料筒前部溫度

260

°C

射嘴溫度

260

°C

加工（熔體）溫度

250 到 270

°C

模具溫度

40.0 到 60.0

°C

注射說(shuō)明

Residence time: <10 min

備注

1 .

Test box with central gating, dimensions of base (107*47*1,5) mm, processing condition: TM = 260°C, TW = 60°C

2 .

5000 h

3 .

20000 h

4 .

strain <= 0.5%, 23°C

【銷售說(shuō)明】：

自接到訂單24小時(shí)內(nèi)發(fā)貨，深圳，惠州，東莞等地區(qū)500公斤以上可送貨上門，省外客戶

本公司支持物流，快遞和貨運(yùn)，支持現(xiàn)金，銀行轉(zhuǎn)賬，物流，快遞代收。

【購(gòu)買說(shuō)明】：

原料到廠后，請(qǐng)不要直接打開原料包裝，應(yīng)先檢查原料外包裝是否損壞和型號(hào)是否正確，如有

不對(duì)請(qǐng)馬上和本公司聯(lián)系。本公司所售原料均為原廠原包。如您未找到合適的型號(hào)，或者有工

程技術(shù)方面的疑問(wèn)，可以致電我司咨詢.
