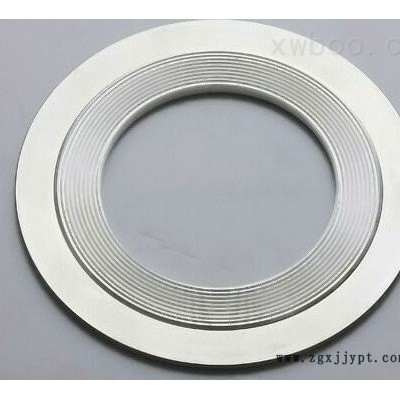

DN20定做金屬纏繞墊環形耐高溫

DN20定做金屬纏繞墊環形耐高溫

 金屬纏繞墊片是應用廣泛的一種密封墊片，為半金屬密合墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其較大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。

DN20定做金屬纏繞墊環形耐高溫

外加環在安裝過程中具有定位的作用，因此也稱作定心環，材料通常用碳鋼，并經過防銹處理。內外加強環的厚度0.17～0.131in（2.97～3.33）mm。內、外加環對提高墊片性能有定影響，由于金屬帶的斷面形狀使墊片獲得定的彈性，再加上內外環，則當基本型墊片受壓時，外環和內環分別處于受拉和受壓狀態，當基本型墊片載荷不降時，內、外環儲藏的能量釋放，提高了墊片的回彈力，增加了墊片對溫度，壓力變化的適應能力，同時，內處加環的存在，能夠保證墊片有足夠的度，在外加螺栓載荷過載時，不被壓漬

墊片的結構形勢

基本型（A）型
基本型纏繞墊片在內徑和外徑處有風罪狀不五入填料的金屬帶來保持墊片的壓緊力和密封性能?；拘驮趬壕o過程呂豐收在壓力限，如壓得過緊容易導致壓潰而使密封失效，因此保證恰當?shù)妮d荷非常重要，適用于樵槽法蘭和凹凸面法蘭。
