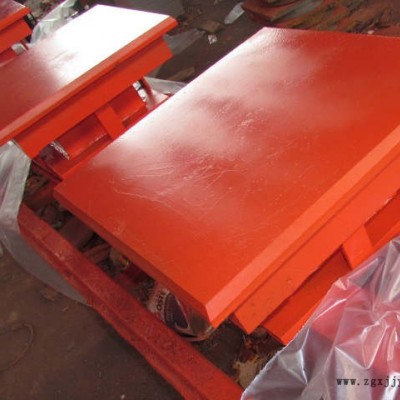

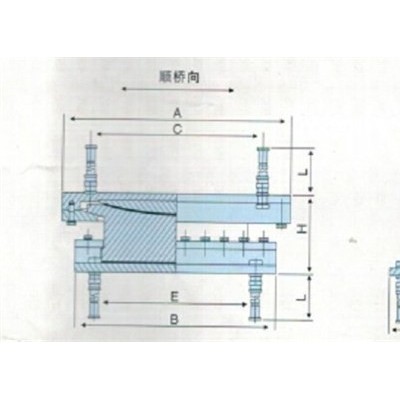

GQZ系列支座安裝：

1、采用本系列支座時，安裝支座的墊石混凝土強度等級不得低于C40級。

2、安裝支座處應設置支座墊石，固定球形支座免費出圖，墊石尺寸應按局部承壓計算，其長度、寬度比支座底板尺寸大100mm以上，高度不小于100mm，且應布置鋼筋。并按支座底

板地腳螺栓間距與底柱規格預留螺栓孔位置。若采用預埋鋼板焊接連接時，支座就位后，用對稱斷續方式焊接，焊接過程中應防止支座鋼體溫度過高，有效防止變形、燒壞聚四氟乙烯板等。

3、支座安裝標高應符合設計要求?？刂茐|石頂面標高時要注意預留支座底板下砂漿墊層厚度。支座支承面四角高差不得大于1mm。

4、支座安裝前方可開箱，并檢查支座各部件及配件清單。支座安裝前不允許隨意拆卸固定件。

5、支座安裝的注意事項：

1）支座安裝位置劃出中心十字，支座順橋方向的中心線應與主梁順橋向中心線平行。

2）活動支座的上頂板與下底盆順橋方向的中心線應重合。

3）支座安裝過程中，不得松開上頂板與下底盆的連接固定板，以防止發生過大的轉角而傾覆。待支座安裝完成后再拆除連接板，以防約束梁體的正常位移與轉動。

4）檢查不銹鋼板外露面是否清潔，在運輸、儲存、安裝過程中涂裝是否碰掉，發現問題應及時清潔及補刷涂裝，然后安裝防塵設施。

6、支座安裝還應滿足現行橋梁施工規范的相關規定。支座使用期間，應按養護規范的有關規定定期進行檢查及養護。

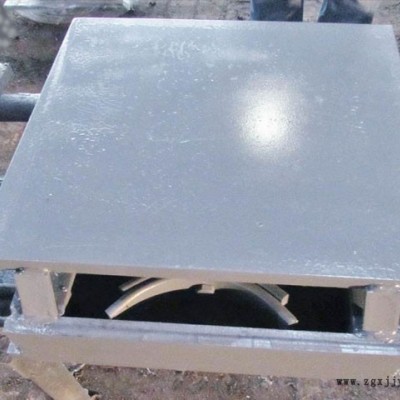

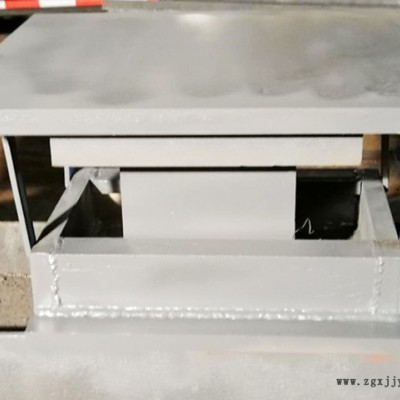

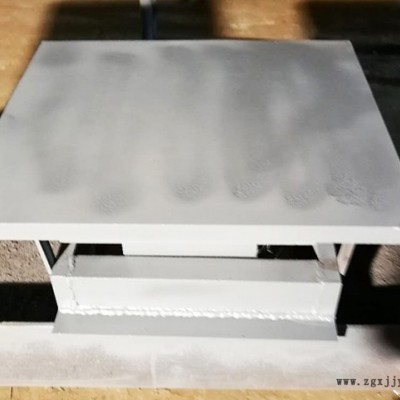

鋼結構支座選用時需要注意的事項：

1、選用鋼結構支座時應留意承載力的大小、水平力的大小、豎向拉力的大小，并留意位移量和轉角，關于減震支座還要留意水平彈性剛度。

2、在選用鋼結構支座的時候要留意支座的類型，球形支座免費出圖，也就是確實雙向活動型、單向活動型、固定型。

3、減震支座的約束方向都處以位移和剛度，充分工程減震的需求。

在介紹完鋼結構支座的性能特點后，大家是否對鋼結構支座有了更多的了解呢？如果您需要購買鋼結構支座，或者有鋼結構支座安裝、更換的業務也歡迎聯系我們哦。聯系方式：18932815855

在現有建筑結構工程設計中，傳統支承跨江渡槽的球形支座僅具 有承壓、位移和轉動功能。由于沒有阻尼抗震作用，當產生的水 平力大于支座水平極限設計抗剪承載力時，側擋塊破壞，致使跨江渡 槽等結構遭到損壞。

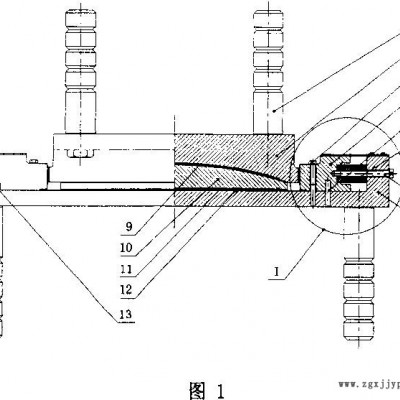

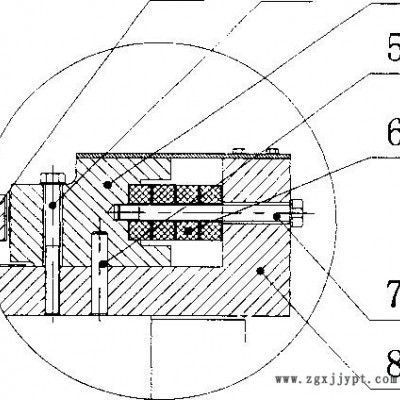

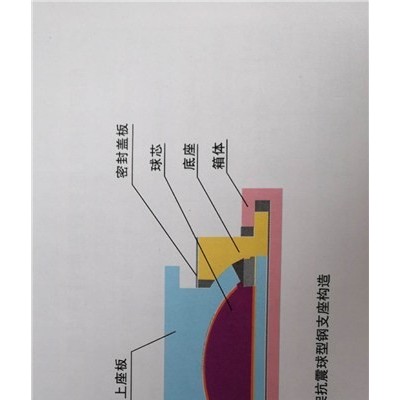

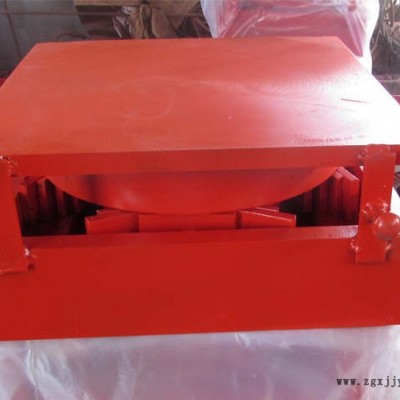

抗震阻尼球型支座，包括鋼套筒1、上座板2、預緊螺栓群3、 抗剪塊4、抗剪銷5、高彈性阻尼件6、導向螺桿7、下座板8、球面 四氟滑板9、球冠襯板10、平面四氟滑板11、不銹鋼滑板12和錨固 螺栓13。球冠襯板10的球面朝上，平面四氟滑板11鑲嵌在球冠襯板 10下端，并與焊接在下座板8上端的平面不銹鋼滑板12匹配形成橋 梁支座的主滑移面。

球面四氟滑板9位于球冠襯板10上端，鑲嵌在上座板2下端凹面 止口里，并與經鍍硬鉻處理的球冠襯板10凸球面匹配形成球面轉動滑 移面。

在上座板2限位方向兩側和下座板8凸起擋塊之間均設置有抗剪 塊4和高彈性阻尼元件6。抗剪塊4用預緊螺栓群3和抗剪銷5固定 下座板8上端，預緊螺栓群3位于抗剪塊4內側，并承受彎矩效應，雙向滑動球形支座免費出圖， 抗剪銷5位于抗剪塊4外側，并承受一定水平剪切推力。高彈性阻尼 元件6位于抗剪塊4和下座板8凸起擋塊之間，并用導向螺桿7固定 在抗剪塊4上。正常使用時，抗剪塊4起非限位方向的導向作用，并 利用抗剪銷5承受一定的水平剪切力；時，當產生的水平推 力大于支座水平極限設計抗剪承載力時，抗剪銷5破壞，高彈性阻尼 元件6同時起緩沖作用，以實現支座的阻尼抗震功能，從而保護橋梁 及跨江渡槽等建筑結構免遭損壞。
