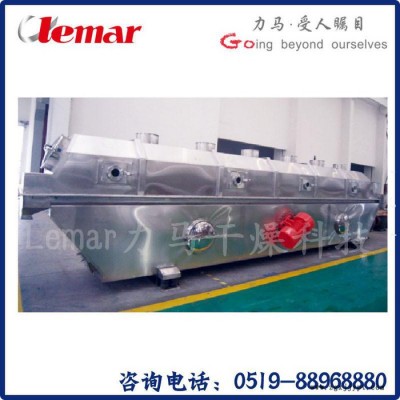

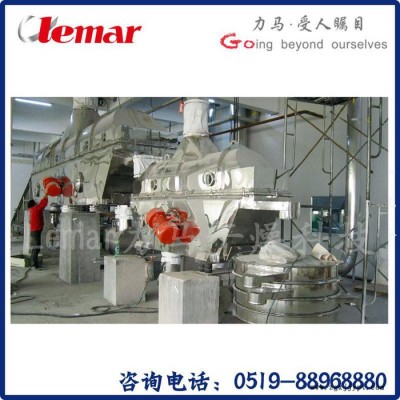

常州力馬-C型箱式沸騰流化床干燥機、類似PVC顆粒（化工原料）干燥設備

類型	臥式沸騰干燥機,箱式
功率	22（kw）
外形尺寸	1.2*2.1（m）
傳熱面積	34（m2）
轉速	23（r/min）
干燥能力	400
適用物料	多種可用
應用領域	食品、化工、制藥
占地面積	45
重量	5000（kg）
裝機功率	34
作用種類	振動式
流化面積	34
產量含冷卻	3
品牌	力馬干燥
型號	xf
加工定制	是

  一、設備選型

根據類似PVC顆粒或粉粒料的物料特性，結合我公司在本領域的經驗，擬采用帶自動回料系統的C型箱式沸騰流化床干燥機對該物料進行干燥。

二、技術條件

物料名稱：   類似PVC顆粒（化工原料）產    量：    20T/天（1000kg/h）初含水率w1：25%~30%(設計取30%)終含水率w2：≤1%左右(設計取1%)熱    源：    0.6MPa飽和蒸汽熱風溫度T1：130～140℃(設計取1450℃)出風溫度T2：50～80℃  （平均取70℃）料   溫θ2：40～70℃  （平均取60℃）干物料粒度：100～300目（少量300目）堆比重：     300～400kg/m3左右（設計取350kg/m3）

     三、能源介質供給條件

1、電源：電壓380V，50Hz

2、熱源：0.6MPa蒸汽

四、自然條件（參考青島）

1、年平均氣溫為12.4℃，年平均相對濕度為70%。

2、查空氣焓濕圖可知：年平均空氣含濕量為0.0065kg水/kg干空氣。

五、設計計算（物料衡算，熱量衡算和風量）:

1．物料衡算：

脫水量計算：W水≈415kg/h

處理量計算: W處=1415kg/h

根據類似物料在沸騰流化床生產使用實踐，設定物料在該設備的干燥時間為45分鐘，進料及床層平衡時間為5分鐘，出料時間為10分鐘；

實際干燥任務的95%是在45分鐘內需要完成，故實際風量應大于20000kg/h，確定為25000kg/h；

排風含濕量驗算:x2=0.0065+415/25000=0.023kg水/kg干空氣,查空氣焓濕圖可知,排風溫度為80℃時,相應的濕球溫度為tw2=27℃,t2-tw2=80-27=53℃,大于20～50℃,完全可保證在旋風分離器或布袋除塵器中不會結露,考慮到終水分很小，認為排風溫度設定合理。

六、選型說明

6.1  流化條件：箱式沸騰流化床的空塔氣速u0一般選擇為1.5Kg～1.8Kg/s（空塔穿孔氣速20m～25m/s），床板的開孔率ε為3～10，由于烘干物料為比重比較小，根據經驗，空塔氣速u0取為1.5Kg/s，選用沖孔床板，開孔率為5.2%左右；

   6.2  流化床面積S=25000/3600/1.5=4.63㎡，結合標準，確定為S=4.8㎡

   6.3  流化床的料層高度H=1000/350/4.8=0.595m，在合理范圍內，可以確保沸騰效果。

七、性能參數：

1、設備型號：XF-4.8C

2、產    量：1T/h

3、系統風量：～25000Kg/h

4、熱風溫度：130～140℃

5、出風溫度：50℃～80℃

6、干燥時間：45～60min/批（含進出料時間）
