| 材質(zhì) | PC |
|---|---|
| 類型 | 標(biāo)準(zhǔn)料 |
| 牌號(hào) | L-1250Y |
| 銷售方式 | 品牌經(jīng)銷 |
| 顏色 | 透明 |
| 用途級(jí)別 | 照明燈具,食品級(jí),家電部件,電子電器部件,薄壁制品 |
| 品牌 | 日本帝人 |
| 廠家(產(chǎn)地) | 日本帝人 |
| 加工級(jí)別 | 注塑級(jí),脫模級(jí),吹塑級(jí) |
| 特性級(jí)別 | 透明級(jí),耐高溫 |

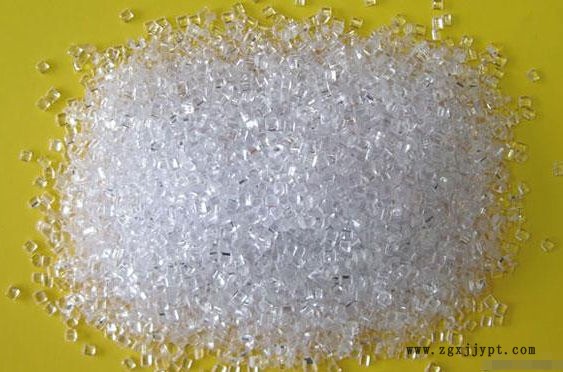

PC是一種非晶體工程材料，具有特別好的抗沖擊強(qiáng)度、熱穩(wěn)定性、光澤度、抑制細(xì)菌特性、阻燃特性以及抗污染性。PC的缺口伊估德沖擊強(qiáng)度（otched Izod impact stregth）非常高，并且收縮率很低，一般為0.1%~0.2%。
PC有很好的機(jī)械特性，但流動(dòng)特性較差，因此這種材料的注塑過(guò)程較困難。在選用何種品質(zhì)的 PC材料時(shí)，要以產(chǎn)品的最終期望為基準(zhǔn)。如果塑件要求有較高的抗沖擊性，那么就使用低流動(dòng)率的PC材料；反之，可以使用高流動(dòng)率的PC材料，這樣可以優(yōu)化注塑過(guò)程。
PC是一種非晶體工程材料，具有特別好的抗沖擊強(qiáng)度、熱穩(wěn)定性、光澤度、抑制細(xì)菌特性、
阻燃特性以及抗污染性。PC的缺口伊估德沖擊強(qiáng)度（otched Izod impact stregth）非常高
，并且收縮率很低，一般為0.1%~0.2%。
PC 1250Y產(chǎn)品參數(shù) 通用，透明，脫模性能良好，擠出級(jí)
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.2 | g/cm3 | ISO 1183 |
| 溶化體積流率（MVR） (300°C/1.2 kg) | 8 | cm3/10min | ISO 1133 |
| 收縮率 | ? | ? | 內(nèi)部方法 |
| 垂直流動(dòng)方向 : 4.00 mm | 0.50 到 0.70 | % | 內(nèi)部方法 |
| 流動(dòng)方向 : 4.00 mm | 0.50 到 0.70 | % | 內(nèi)部方法 |
| 吸水率 (23°C, 24 hr) | 0.2 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 2400 | MPa | ISO 527-2/1 |
| 拉伸應(yīng)力 (屈服) | 61 | MPa | ISO 527-2/50 |
| 拉伸應(yīng)變 (屈服) | 6 | % | ISO 527-2/50 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | > 50 | % | ISO 527-2/50 |
| 彎曲模量 1 | 2300 | MPa | ISO 178 |
| 彎曲應(yīng)力 2 | 91 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | 76 | kJ/m2 | ISO 179 |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | 無(wú)斷裂 | ? | ISO 179 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 熱變形溫度 | ? | ? | ? |
| 0.45 MPa, 未退火 | 142 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 129 | °C | ISO 75-2/A |
| 維卡軟化溫度 | 149 | °C | ISO 306/B50 |
| 線形熱膨脹系數(shù) | ? | ? | ISO 11359-2 |
| 流動(dòng) | 7.00E-05 | cm/cm/°C | ISO 11359-2 |
| 橫向 | 7.00E-05 | cm/cm/°C | ISO 11359-2 |
| RTI Elec (1.50 mm) | 125 | °C | UL 746 |
| RTI Imp (1.50 mm) | 115 | °C | UL 746 |
| RTI (1.50 mm) | 125 | °C | UL 746 |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | > 1.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 3 | 30 | kV/mm | IEC 60243-1 |
| 相對(duì)電容率 | ? | ? | IEC 60250 |
| 100 Hz | 3.1 | ? | IEC 60250 |
| 1 MHz | 3 | ? | IEC 60250 |
| 耗散因數(shù) | ? | ? | IEC 60250 |
| 100 Hz | 1.00E-03 | ? | IEC 60250 |
| 1 MHz | 9.00E-03 | ? | IEC 60250 |
| 漏電起痕指數(shù) | 250 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | ? | ? | UL 94 |
| 1.50 mm | HB | ? | UL 94 |
| 0.400 mm | V-2 | ? | UL 94 |
| 灼熱絲易燃指數(shù) | ? | ? | IEC 60695-2-12 |
| 1.50 mm | 850 | °C | IEC 60695-2-12 |
| 3.00 mm | 960 | °C | IEC 60695-2-12 |
| 熱燈絲點(diǎn)火溫度 | ? | ? | IEC 60695-2-13 |
| 1.50 mm | 875 | °C | IEC 60695-2-13 |
| 3.00 mm | 875 | °C | IEC 60695-2-13 |
| 光學(xué)性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 折射率 | 1.585 | ? | ASTM D542 |
| 透射率 (3000 μm) | 88 | % | ASTM D1003 |
