| 拉伸強度 | 220 |
|---|---|
| 拉伸伸長率 | 4.0 |
| 類型 | 正牌料 |
| 牌號 | GR2300 |
| 銷售方式 | 品牌經(jīng)銷 |
| 用途級別 | 電子電器部件 |
| 品牌 | 日本可樂麗 |
| 加工級別 | 注塑級 |
| 特性級別 | 高強度,增強級,耐高溫 |
| 拉伸模量 | 10000 |
| 熱畸變溫度 | 285 |

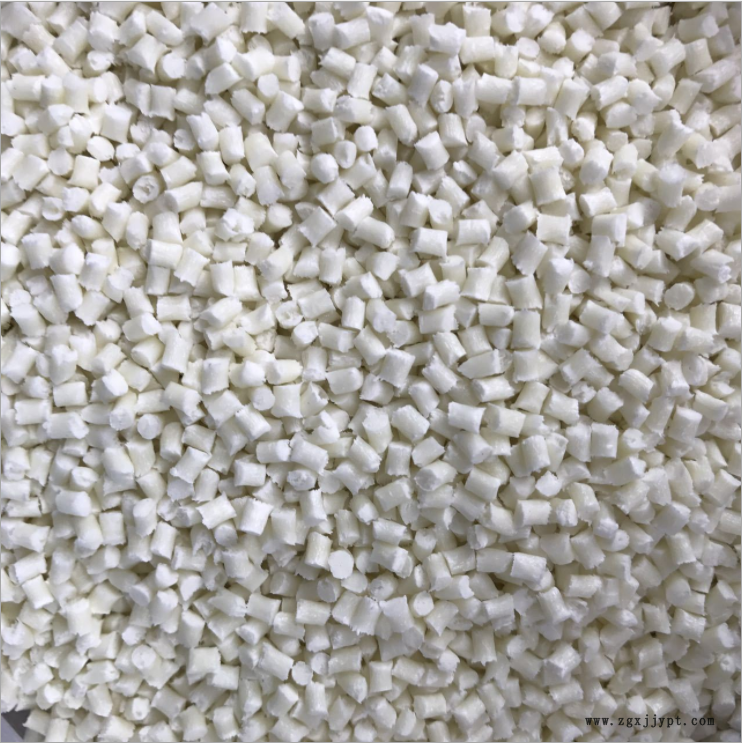

PA9T高耐熱性聚酰胺樹脂9T又稱尼龍9T，PA 9T是可樂麗GENESTAR事業(yè)部(Kuraray Co., Ltd Genestar Division)，運用獨自之單體合成的高耐熱尼龍樹脂，具有芳香環(huán)（苯環(huán)）和脂肪族（長烴鏈）特殊化學(xué)構(gòu)造，具有優(yōu)異的耐熱性，低吸水率（1%，其它常見高溫尼龍為2.6%以上），高耐磨性，高尺寸穩(wěn)定性，容易成型，適用于需過SMT之電子連接器（特別適合無鉛錫焊），廣泛應(yīng)用于計算機、數(shù)碼相機、手機等。干燥條件：＜Genestar＞將含水率管理1000ppm以下。包裝材料使用了鋁制防濕袋，開封后可立即進行成型加工。但是，開封后自然放置的顆粒會因吸濕而導(dǎo)致含水量上升，需要進行重新干燥。關(guān)于重新干燥的條件，如果使用熱風(fēng)干燥機，則請以120℃、5小時左右為參考標準。此外，干燥溫度的上限推薦140℃、干燥時間推薦24小時以內(nèi)。成型條件：熔點：306℃ 推薦料筒溫度：310?330 ℃ 玻璃轉(zhuǎn)化溫度：125℃推薦模具溫度130-140℃。
Genestar? GR2300聚酰胺9T 30% 玻璃纖維增強材料
| 基本信息 | ? | ||
| 用途 | 電氣/電子應(yīng)用領(lǐng)域 | ||
| 電氣元件 | |||
| 熔流率（熔體流動速率） (320°C/2.16 kg) | 16 | g/10 min | ASTM D1238 |
| 收縮率 | ? | ? | ? |
| 流動 : 1.00 mm | 0.1 | % | ? |
| 橫向流動 : 1.00 mm | 0.65 | % | ? |
| 吸水率 1(平衡, 40°C, 95%RH) | 1.1 | % | ? |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 抗張強度 | 180 | MPa | ASTM D638 |
| 伸長率 (斷裂) | 4 | % | ASTM D638 |
| 彎曲模量 | 10000 | MPa | ASTM D790 |
| 彎曲強度 | 220 | MPa | ASTM D790 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 懸壁梁缺口沖擊強度 | 100 | J/m | ASTM D256 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 (1.8 MPa, 未退火) | 285 | °C | ASTM D648 |
| 玻璃轉(zhuǎn)化溫度 | 125 | °C | ? |
| 熔融溫度 | 306 | °C | ? |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 體積電阻率 | 1.00E+16 | ohms·cm | ASTM D257 |
| 介電強度 | 30 | kV/mm | ASTM D149 |
| 介電常數(shù) (10.0 GHz) | 3.4 | ? | ASTM D150 |
| 耗散因數(shù) (10.0 GHz) | 0.01 | ? | ASTM D150 |
| 相比耐漏電起痕指數(shù)(CTI) | PLC 0 | ? | UL 746 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | V-0 | ? | UL 94 |
【銷售說明】：
自接到訂單24小時內(nèi)發(fā)貨，深圳，惠州，東莞等地區(qū)500公斤以上可送貨上門，省外客戶本公司支持物流，快遞和貨運，支持現(xiàn)金，銀行轉(zhuǎn)賬，物流，快遞代收。
【購買說明】：
原料到廠后，請不要直接打開原料包裝，應(yīng)先檢查原料外包裝是否損壞和型號是否正確，如有不對請馬上和本公司聯(lián)系。本公司所售原料均為原廠原包。如您未找到合適的型號，或者有工程技術(shù)方面的疑問，可以致電我司咨詢.
東莞市偉迎達塑化有限公司 聯(lián)系人：唐先生 電話：13929262259 QQ:2872381806
