1.結構特點

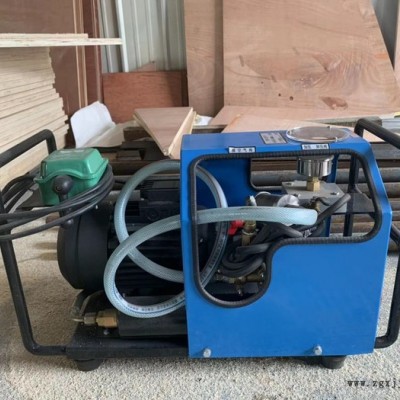

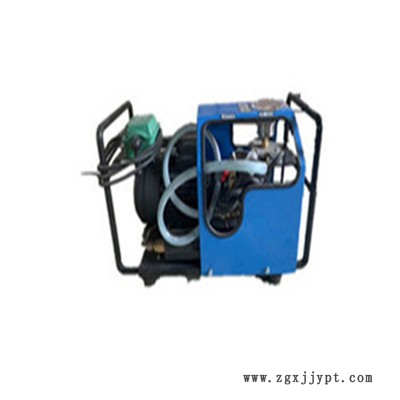

 本廠為膠帶硫化機特別設計的專用高壓水泵，系采用單相或三相電動機驅動的三缸柱塞泵，具有結構緊湊、體積小、重量輕、工作可靠、維護方便等特點，是便攜式的電動水壓泵。

 該泵的柱塞采用高新技術制造，在不銹鋼的塞體表面噴涂高硬度合金層，抗磨性極好，使柱塞與密封圈的使用壽命成倍提高，整機性能穩定可靠，為此要求用的介質（清水）必須保持純凈清潔。

本泵設有調壓卸荷閥，當硫化器水壓板充滿介質壓力驟增超過設定值時，液泵能自動卸壓。（出廠已調設大3MPa）。

2.技術參數

  額定排出壓力              4MPa

  理論流量                  8L/min

  泵速                      2800r/min

  工作介質                  清水

  配套電動機                1.1KW三相電動機 50Hz 380V

  潤滑油                    30或者40號機油0.87L

  機具重量                  23kg

  外形尺寸                  （長′寬′高）560′250′395mm

3.操作方法

     使用前準備

  1.檢查本機各部位緊固件是否松動.

  2.用 30 或 40 號 870ml 的機油加入泵偏心軸箱內，此時油位恰好是油標孔的一半位置。

  3.將本機移動到工作地點，認真檢查使用的電源應符合要求：電壓 50HzVX3。

  4.本機必須安全接地。

      使用

 1.瞬時接通電源，先檢查液泵是否有卡阻及有異響。

 2.連接高壓膠管，把該管裝有快速接頭 的一端與 benji 的出水口（16）快速接頭相連，將膠管的另一端緊固在*化器水壓板的進口上（快速接頭的接法只要軸向向膠管推動滾花殼套，快速接頭的雄接頭就能插入雌接頭里，再松開殼套，就能自動連接牢固）。

    接進水管

1.用自來水時，把進水管（3）套在自來水龍頭上（根據龍頭口徑大小 1/2“或 3/4” 相應更換橡膠套）并旋緊螺母（逆時針為緊）

2.用水箱時，把進水管（3）放水箱內部自吸，如空氣過多吸水困難，可將進水管提起向泵內灌水，待管口溢水時立即開機并將水管浸入水箱底部（水箱的擺放位  置應高出機具，保證水位永遠高于液泵）。

3.開機后將排氣閥針（6）打開，等機具內空氣排盡出水時立即旋緊閥針。

4.壓力逐漸上升，待達到所需要的壓力時，立即將電源關掉。注：壓力表有些上沖現象，均屬正常現象。

5.如果壓力上升太高，可將排水閥（4）打開，降到所需工作壓力再旋緊排水閥（4）。注：如需增壓時，若碰到電機起動困難，打開排氣閥（6），待起動后立即關閉排氣閥（6）即可。

6.若需要調整卸荷閥工作壓力時，打開外殼調整（7），逆時針旋轉為增壓順時針旋轉為減壓，調整完畢，應旋緊（7）M8 螺母。
