詳細介紹

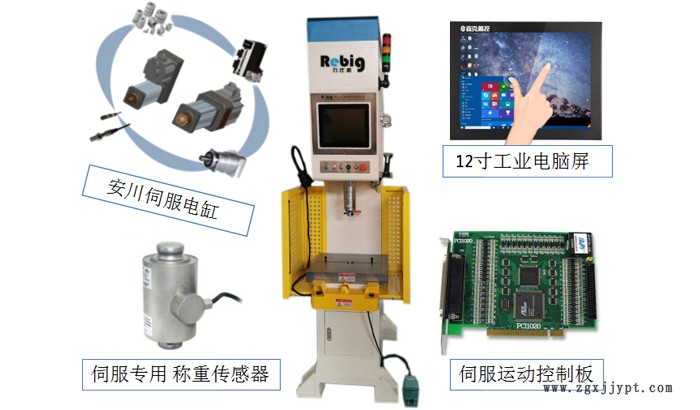

電子壓力機由伺服馬達驅動精密滾珠絲杠實施精密壓裝作業:
壓裝模式:
1)恒定壓裝速度，設定精確位置停止;
2)恒定壓裝速度，設定精確壓力停止;
3)恒定壓裝速度，設定精確位移停止;
環保、節能、安全:
通過交流伺服電機驅動電子壓力能提供潔凈的工作環境。電子壓力機和氣壓、液壓設備相比節能80%，為了確保安全，電子壓力機設置了安全防護電路。

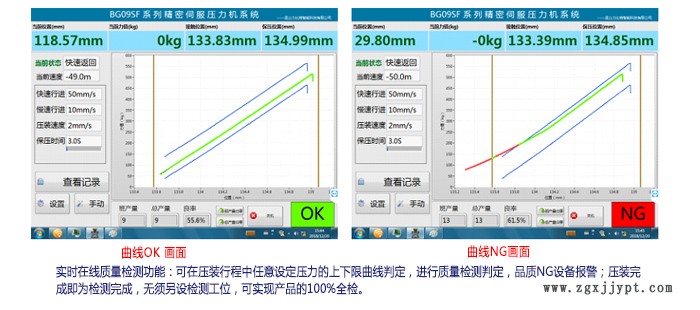

質量判定功能:
在線質量檢測功能，確保產品質量;取樣點可自由設定(5點)
參數報表儲存功能:
通過USB接口連接,壓裝作業數據結果能有序的儲存在U盤。以確保產品數據的可追溯性，有效控制生產質量。

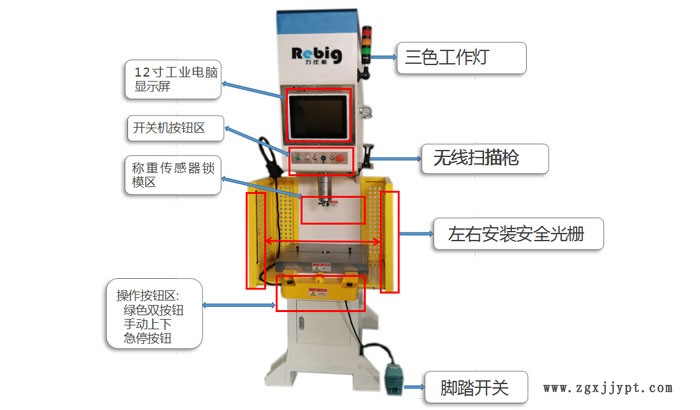

觸摸式控制屏:
人機界面是清晰的大屏幕液晶觸摸屏，提供了友好的人機對話功能。
自診斷能:
設備發生故障，電子壓力機能顯示錯誤信息，并提示解決方案，方便很快找出問題并解決。
多功能1/0通迅接口:
通過該接口可以與外部設備通訊，方便全自動化的整合;
設備功能與特性:
1、根據客戶要求，可以設置不同的壓機模式（后有詳細介紹），滿足客戶多樣化需求。
2、多級制動速度分離，安全高效。
3、使用高精度傳感器，實時讀取數據，輸出曲線，高效快捷，直觀形象。誤差范圍（+/-0.001mm，+/-1kg）
4、自動記錄數據，可以做到每個產品定點追蹤，方便統計數據。
5、自動分析產品受力曲線，判斷產品優劣。
6、多級急停預警機制，安全可靠。
7、根據生產需求，配置不同類型的壓機參數。
8、壓機程序有密碼保護模式，防止無關人員擅自修改參數。
9、實時信號輸出，做到人性化服務，方便人員操作。
優勢：
一、精確控制位移和壓力

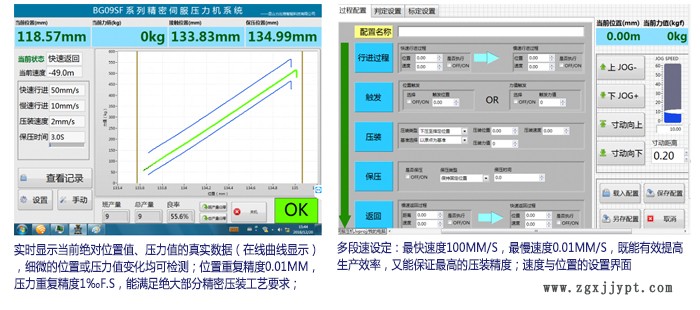

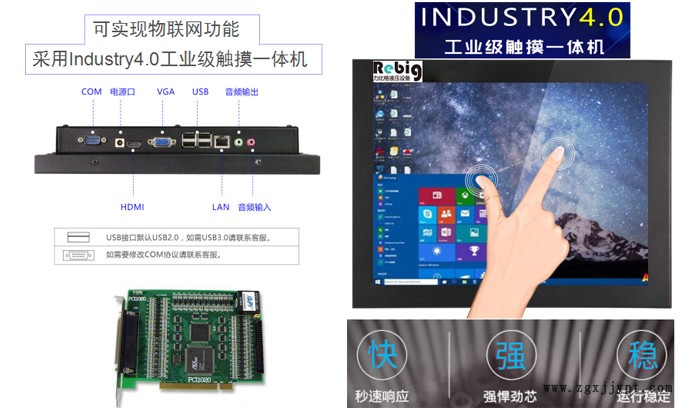

?實現精確的位移和壓力控制，不需要硬限位和精密工裝。采用工業平板電腦控制程序，可實現雙曲線實時顯示及儲存調取數據
?具備自動補償功能，實現油壓機無法實現的壓裝控制
二、品質優化壓裝，除去不良
?在線裝配質量管理技術，實時去除不良品
?根據具體產品要求，指定最優化的壓裝過程
三、應用數據分析，一機多用
?具體完整、精確的作業過程記錄、分析功能
?可以實現一機多用、柔性組線和遠程設備管理
設備規格與技術參數:

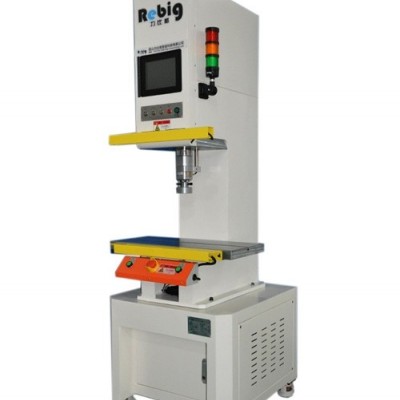

| 設 備 名 稱 | BG09SF-5000-250精密伺服壓力機 |
| 外 形 尺 寸 | 見圖紙 |
| 設 備 重 量 | 1300Kg |
| 設 備 功 率 | 7.5KW |
| 工 作 電 壓 | 三相380V，50HZ |
| 環 境 溫 度 | 0—40OC |
| 相 對 濕 度 | 20—80% |
| 防 護 等 級 | IP46 |
| 顯 示 器 | 2吋彩色工業電腦屏 |
| I/O 接 口 | USB2.0 |
| I/O 開關電源 | 提供內置DC24V電源（2.5A） |
| 程 序 | 可存儲100套應用程序 |
| 最 大 壓 力 | 5000Kgf |
| 壓力允許范圍 | 500—5000Kgf |
| 壓力設定單位 | 0.1Kgf |
| 最 大 行 程 | 300mm |
| 位移重復精度 | ±0.01mm |
| 壓 裝 速 度 | 0.1-35mm/s |
| 快 進 速 度 | 0-90mm/s |
| 保 壓 時 間 | 0-99S |
| 壓力重復精度 | ±1%F.S |
