江門雙螺桿造粒機20擠出機設備儀器廣泛適用于：科研單位、質檢機構、大專院校以及橡膠、硅膠、塑料的原材加工與相關制品生產應用的試驗室及工廠生產線整套設備，為新材料開發、物性測試、教學研究、配方研發中所應用的基礎混煉擠出儀器設備。
實驗室擠出機(恒通設備 )一家專注于質量檢測儀器研發設計及生產廠家，總廠主要從事螺桿筒體，機械加工，擠出設備組裝作業。集合設備的設計研發、加工、生產線設備組裝銷售與一體.在國內行業發展的產品技術與設計導向。
東莞市九通機械有限公司
地址：東莞市萬江區谷涌社區二工業區
負責人：邵經理 138-2574-4148 / 0769-8986-1253
SHJ-20B雙螺桿混煉擠出機參數:
1.螺桿公稱直徑： φ21.7 mm
2.螺桿轉速： 600 r/min
3.螺桿工作長徑比 40
4.生產能力： 5～10 Kg/h
5.機組總功率： 10 kw
6.主機驅動功率： 4 kw
7.主機中心高： 600 mm
8.主機重量： ～800Kg
SHJ-20雙螺桿混煉擠出機主機部分：
1．混煉擠出機主機由交流電機、聯軸器、減速分配箱、潤滑油系統、喂料系統、筒體及螺桿、加熱系統、抽真空系統、軟水系統、冷切模頭和機身等組成。
a. 交流電機：功率4 kw，轉速1500 r/min，提供主機動力；
b.聯軸器：聯接交流電機和減速分配箱的部件；
c.減速分配箱：輸出轉速600 r/min，其作用為減速和分配扭矩。
d.潤滑油系統：實現對潤滑油冷卻、齒輪和軸承的潤滑。
潤滑油系統的參數如下：
電機功率： 0.37 Kw
油泵型號： NB-B4
潤滑油型號：上海海牌6402中負荷齒輪油，型號85W/90GL-4
e.喂料系統：對所添加的物料
喂料機類型：雙螺桿喂料機
螺桿公稱直徑： φ14 mm
進行計量，從落料盒落入加料筒體。
主喂料系統的參數如下：
電機功率： 0.22 kw
減速比 ： 11
f.筒體及螺桿：減速分配箱通過兩聯軸器實現對螺桿的驅動，螺桿在筒體內旋轉實現對
物料的輸送、熔融、剪切、混合和排氣等，最后對物料壓縮建立壓力，實現物料從模頭擠出。
筒體構型在設備出廠前根據用戶所加工物料已經組合并安裝，用戶不需改變其結構形式。
螺桿構型在設備出廠前根據用戶所加工物料已經組合并安裝，用戶在生產過程中可根據工藝需要對螺桿的結構形式進行調整。
g.加熱系統：開車前，加熱系統對筒體和冷切模頭進行加熱，達到工藝設定溫度；機組在運轉過程中，通過溫控儀表的作用，對實現對設定溫度的控制。
主機加熱總功率：約15kw
h.抽真空系統：實現的機筒內氣體的強制排出。
i.軟水冷卻系統：實現對筒體的冷卻，確保主機在合適的溫度范圍內工作
j.拉條模頭：通過濾網實現對物料過濾，濾網一般分三層，濾網的目數由生產工藝確定。對熔體擠壓形成料條。
k.機身：包括底座和支架，作為其它部件系統安裝的基礎。

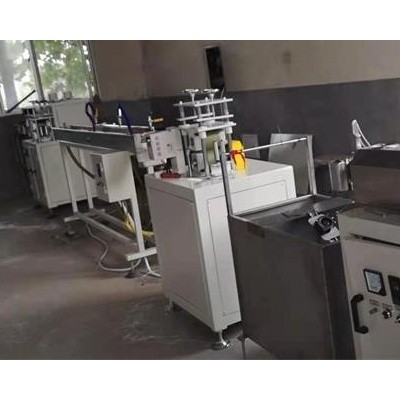

二．功能高分子材料研究設備儀器輔機部分。
1.5米不銹鋼水槽：實現對料條的冷卻。
不銹鋼水槽長度： 2.5m
2. 吹干機 0.55KW
