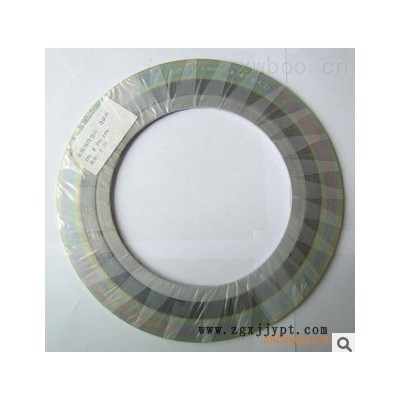

317L纏繞式墊片采用317L作為纏繞鋼帶,317L(00Cr19Ni13Mo3、UNS S31726) 合金是以鉬為基礎的奧氏體不銹鋼。它與常規的鉻-鎳奧氏體不銹鋼如304合金相比，具有更強的抗化學腐蝕能力。另外，與常規的不銹鋼相比，317L合金具有更高的延展性、抗應力腐蝕性能、耐壓強度及耐高溫性能。它是低碳等級或L等級，這個等級具有在焊接期間及熱處理過程中抗敏化作用性能。 317L鋼種相對316L具有良好的耐海水性和耐SCC性，用于Chemical船舶,化學產品Reactor等需高耐蝕的化學設備。 | 纏繞墊片結構形式及代號和使用法蘭類別： | 基本型式
| 代號 | 適用的法蘭密封面 | 厚度 | | V型基本體/環 | W型基本體/環 | | 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 | | 帶內環型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2
4.5/3 | 4.8/3.0
5.5/4.0
7.5/5.0 | | 帶定位環型 | C或CG型 | 平面或凸面 | | 帶內環及定位環型 | D或CGI型 | 平面或凸面 |
| 其它特殊材料:
1. 特殊材質纏繞墊片金屬帶：采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。
A. 采用厚度為0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特種鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
2.特殊材質纏繞墊片非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力 | | 纏繞墊片各種非金屬材料主要技術參數： | | 材料 | 標識代號 | 溫度 ℃ | 工作壓力 | 適用介質 | 壓縮率% | 回彈率% | 應力松馳率% | | 膨脹石墨 | F.G.
| -220--550 | 420 BAR | 腐蝕性介質 | 18--30 | ≥17 | ≤18 | | 特制石棉帶 | ASB
| -150--450 | 150 BAR
| 般氣密性 | 18--30 | ≥19 | ≤28 | | 聚四氟乙烯 | PTFE | -200-- 200 | 150 BAR | 腐蝕性介質 | 18--30 | ≥15 | ≤13 | | 無石棉材料 | NA
| -100--350 | 150 BAR | 一般氣密性 | 18--30 | ≥19 | ≤28 | | 云 母 | MICA
| -150--800 | 150 BAR | 特高溫 | 18--30 | ≥19 | | | 陶 瓷 | CER
| -200--1090 | 150 BAR | 超高溫 | 18--40 | ≥19 | |
下表用于對常用內外環及金屬纏繞鋼帶的材質選擇：
材料名稱
| 縮寫標記 | 硬度(HB) | 極限溫度(°C) | | 碳鋼（Carbon steel) | CRS | 120 | -40~+540 | | 304不銹鋼 | 304 | 130~180 | -195~+760 | | 304L不銹鋼 | 304L | 130~180 | -195~+760 | | 316L不銹鋼 | 316L | 130~180 | -100~+760 | | 317L不銹鋼 | 317L | | -100~+760 | | 321不銹鋼 | 321 | 130~190 | -195~+760 | | 347不銹鋼 | 347 | | -185~+760 | | 20CB-3(ALLOY 20) | A-20 |
| -185~+1090 | | HASTELLOY-B2 | HAST B | 215
| -185~+1090 | | HASTELLOY-C276 | HAST C |
| -185~+1090 | | INCOLOY-800 | IN 800 | | -100~+870 | | INCOLOY-825 | IN 825 | | -100~+870 | | INCONEL-600 | INC 600 | 150 | -100~+1090 | | INCONEL-625 | INC 625 | | -100~+1090 | | INCONEL-X750 | INX | | -100~+1090 | | MONEL-400 | MON | 150
| -130~+820 | | NICKEL-200(鎳） | NI |
| -195~+760 | | TITANIUM(鈦) | TI | 215
| -195~+1090 |
※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理
※根據工況選用不同特殊材料為基體的纏繞墊溫度，壓力和內腐蝕性等隨材料而不同。
※采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等纏繞鋼帶時，內環材料一般選用相等于或好于選用的纏繞鋼帶材料。
纏繞墊片基本體厚度公差：
項目
| 厚度 | 公差 | | 墊片厚度 | 4.5, 3.2 | +0.2
-0.1 | | 環厚度 | 3.0 | ±0.25 |
下表是纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
| DIN (mm) | ANSI B16.5
BS1560 (mm)
Mss sp-44 | API 605 | 公差 | 內環內徑
墊片內徑 | <=600 | <=24" | >=26" and <=34" | ±0.5 | | >600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | | >800 and <=1600 | >34" and <=60" | | ±1.3 | | >1600 | >60" | | ±1.6 | | 墊片外徑 | <=600 | <=24" | <=24" | ±0.9 | | >600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | | 1600 | >60" | | ±2.2 | | 外環外徑 | | | >=1/2" and <=60" | ±0.9 | | <=600 | <=24" | | 0-1.0 | | >600 and <=1000 | >24" and <=34" | | 0-1.8 | | >1000 and <=1600" | >34" and <=60 | | 0-2.2 |
常用金屬石墨纏繞墊片主要性能參數：
纏繞墊片系數
| m=2.5-4 | | 纏繞墊片使用壓力 | ≤25MPa | | 纏繞墊片使用溫度 | -196℃-700℃(氧化性介質中不高于600℃) | | 纏繞墊片最小預緊比壓 | y=68MPa |
| 技術標準:
1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系
HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97 纏繞式墊片管法蘭用墊片尺寸 國家標準
JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準
JB/T90-94 管路法蘭用纏繞式墊片 機械部標準
JB/T4705-2000 壓力容器法蘭用纏繞式墊片 機械部標準 |
|
