【高登數控**推薦VMC550L系列 立式加工中心 模具加工中心
產品: 瀏覽次數:878【高登數控**推薦VMC550L系列 立式加工中心 模具加工中心
類型: 萬能加工中心
重量: 2500(kg)
單價: 132000.00元/臺
最小起訂量: 1 臺
供貨總量: 50000 臺
發貨期限: 自買家付款之日起 天內發貨
有效期至: 長期有效
最后更新: 2022-08-11 00:37

詳細信息
類型 萬能加工中心
重量 2500(kg)
主電機功率 5.5(kw)
界面語言 中文
主軸轉速范圍 6000 or 8000(rpm)
定位精度 0.016mm
刀具數量 20
三軸行程(X*Y*Z) 550*340*460
T型槽尺寸(寬*數量) 800×320 mm
動力類型 電動
布局形式 臥式
作用對象 五金
適用行業 通用
產品類型 全新
是否庫存
售后服務 整機保修一年
是否提供加工定制
品牌 高登數控
型號 VMC550L系列

VMC550L系列 立式加工中心

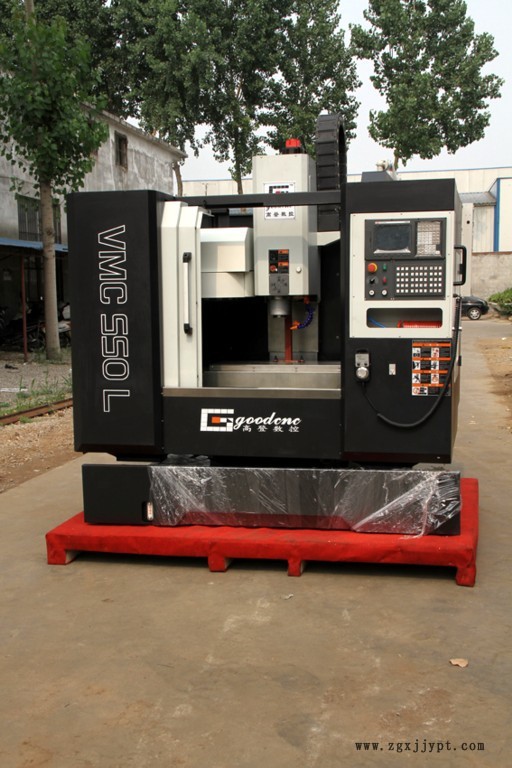

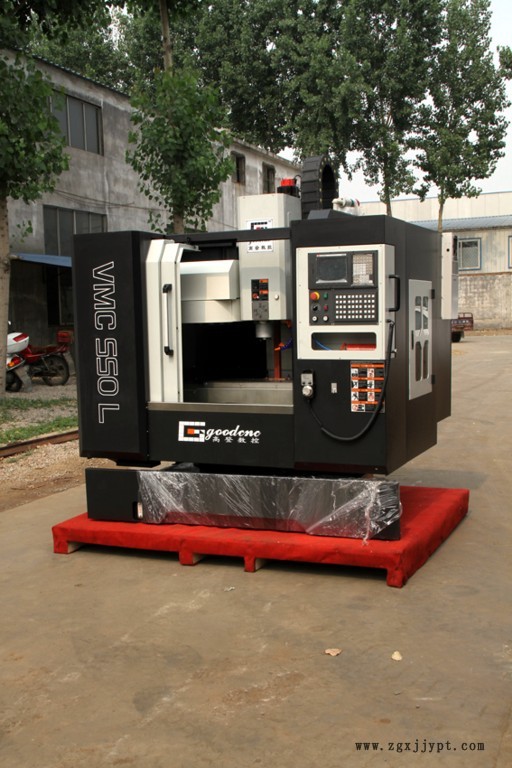

VMC550L系列 立式加工中心【產品展示】4

2








一、        產品簡介與用途

該銑床進給軸為X、Y、Z三坐標控制,主軸為變頻動力驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工,適合于多品種、中小批量零件的生產,對復雜、高精度零件的加工更能顯示其優越性。

二、        主要結構特點

1、     底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構,保證了基礎件的高剛性和抗彎減震性能;基礎件采用樹脂砂造型并經過時效處理,確保機床長期使用的精度穩定性,為機床性能的可靠性提供了保障。

2、     X、Y、Z向?qū)к壘鶠闈L動直線導軌,無進給運動的摩擦阻力,無低速爬行現象,提高機床精度壽命;

3、     X、Y、Z三個方向進給采用知名品牌的高精度高強度滾珠絲杠,進給速度高,機床的定位精度高;

4、     X、Y、Z三個方向?qū)к墶⒔z杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;

5、     機床外防護采用全封閉結構設計,安全可靠;可選用半防護結構。

6、     機床操作系統采用人體工程學原理設計,操作方便;

7、     采用先進的集中手動潤滑裝置,工作穩定可靠;

8、     機床配套國內外知名品牌數控系統,可選配進口著名CNC控制系統,功能齊全、操作簡便,精度穩定、可靠;



三、        主要技術參數

1)采用國產C3級加工中心級絲杠

2)精密絲杠專用軸承

3)進口精密絲杠鎖緊螺帽

4)臺灣8000轉BT40電主軸。

5)噴塑全防護外罩

6)國產潤滑系統,,照明系統,冷卻系統

7)全套氣動吹氣系統

 8)三相不銹鋼防護

9)臺灣原裝3.5T打刀缸

10)550L/7132L三相臺灣H級線軌,

11)全樹脂砂鑄件,經多次人工時效處理



NO.

序號

ITEM     項     目

Specification

1

Table size L(mm)×W(mm)工作臺面積 長×寬

800×320

2

T slot QTY /width/interval  distance(mm)

T型槽 數量-寬–間距

3-14-100

3

Maximum load(KG)工作臺最大承載

300

4

X travel (mm)X軸行程

550

5

Y travel (mm)Y軸行程

340

6

Z travel (mm)Z軸行程

460

7

Spindle nose to table  (mm)主軸端面至工作臺面

100-470

8

Spindle center to column (mm)主軸中心至立柱導軌面

380

9

Spindle taper主軸錐孔

BT40

10

Max. spindle speed  (Rpm)主軸最高轉速(Rpm)

8000

11

Main motor(kW)主電機功率(kW)

5.5

12



Feed motor

進給電機

X torque(N.M)X軸扭矩(N.M)

5

Y torque(N.M)Y軸扭矩(N.M)

6

Ztorque(N.M)Z軸扭矩(N.M)

6

Max. install size安裝尺寸(最大)KW

5.5

13

Rapid moving speed (m/min.)快速移動速度 (m/min. )

12/12/10

14

Cutting speed(mm/min)切削進給速度(mm/min)

1-4000

15

Ball screw(diametermm/pitch)mm 絲杠參數(直徑mm/螺距mm)

32/10

17

Accuracy

精度

Positioning accuracy  (mm)定位精度

0.016

Repeatability accuracy  (mm)重復定位精度

0.008

18

Tool changer

刀庫

Funnel type (optional ) BT40

斗笠 (可選)  BT40

      10 or 16

19

Air pressureMpa/使用氣壓Mpa

0.6

20

Machine weight(kg)/機床重量

frame光機

2000

Complete machine整機

2500

21

Machine overall size :

L(mm)×W(mm)×H(mm)

機床外形尺寸:長×寬×高

frame光機

1600x1860x2100

Complete machine整機



2200x1600x2300
