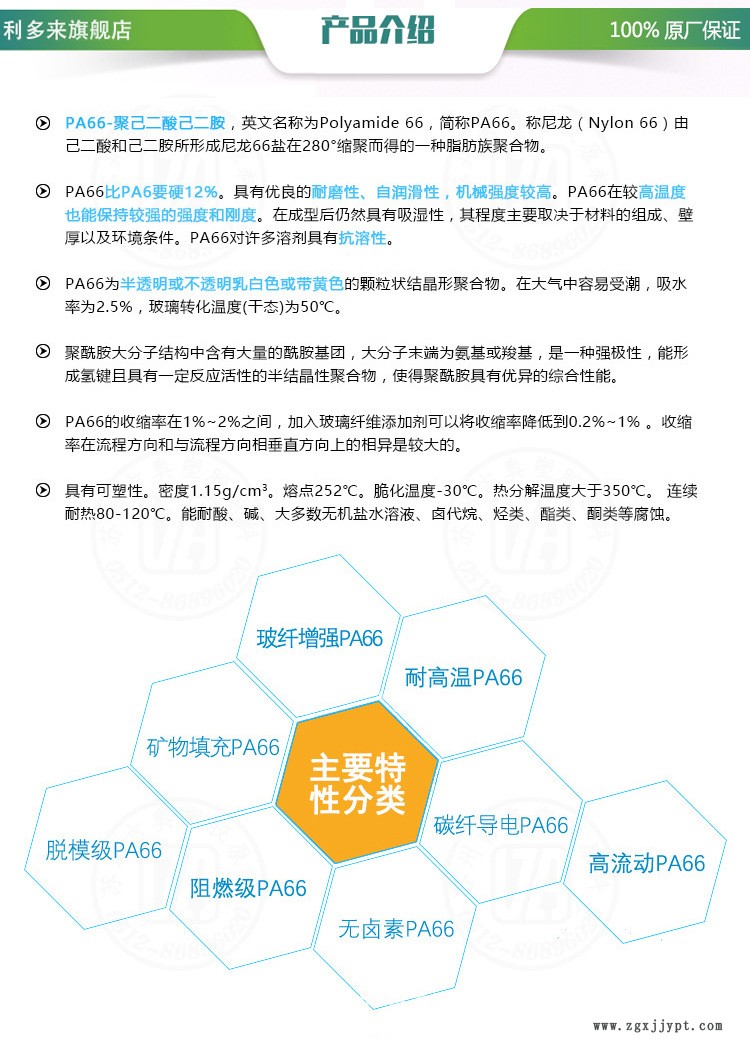

| 性能項(xiàng)目 | 試驗(yàn)條件[狀態(tài)] | 測(cè)試方法 | 測(cè)試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 基本性能 | 吸濕率 | 濕 | 2.1 | % | |
| 物理性能 | 比重 | 干 | ASTM D-792 | 1.25 | |
| 成型收縮率 | 干 | 旭化成方法 | 0.7/1.2 | % | |
| 磨耗率 | 濕 | ASTM D-1044 | 9 | ×10-6kg/1000times | |
| 機(jī)械性能 | 抗撓強(qiáng)度 | 干(濕) | ASTM D-790 | 167(108) | MPa |
| 懸臂梁式缺口沖擊強(qiáng)度 | 干(濕) | ASTM D-256 | 49(59) | J/M | |
| 洛氏硬度 | 干(濕) | ASTM D-785 | 94(71) | M scale | |
| 洛氏硬度 | 干(濕) | ASTM D-785 | 120(-) | R scale | |
| 拉伸強(qiáng)度 | 干(濕) | ASTM D-638 | 108(79) | MPa | |
| 抗撓系數(shù) | 干(濕) | ASTM D-790 | 4.9(2.5) | GPa | |
| 斷裂延伸率 | 干(濕) | ASTM D-638 | 2.5(8) | % | |
| 熱性能 | 線性膨脹系數(shù) | 干 | ASTM D-696 | 4 | ×10-5/K |
| 熱變形溫度 | 0.46MPa,干 | ASTM D-648 | 258 | ℃ | |
| 阻燃性 | 干 | UL 94 | HB | ||
| 熱變形溫度 | 1.82MPa,干 | ASTM D-648 | 240 | ℃ | |
